Ürünler / Oturma Grubu Mekanizmaları

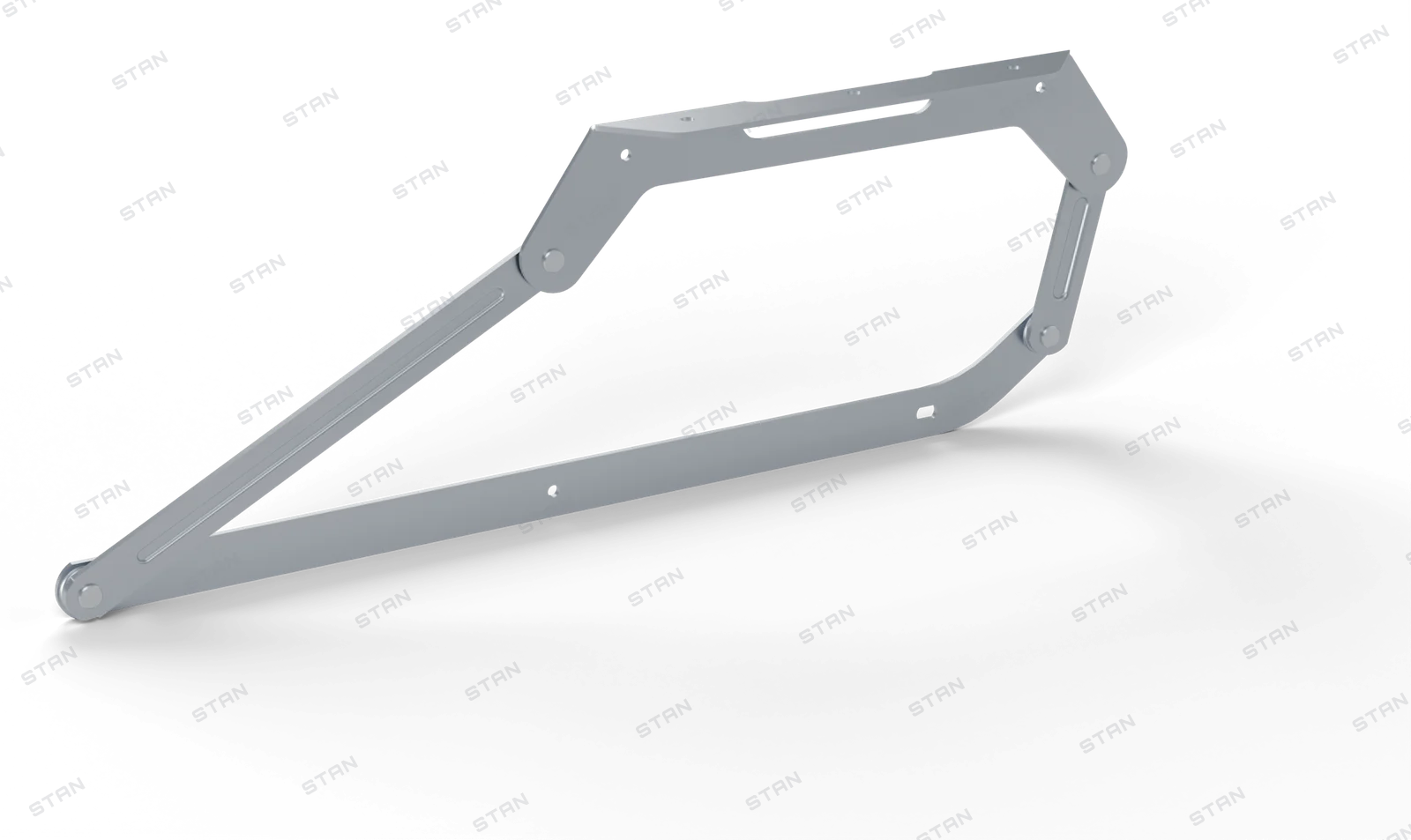

OG-500 Süryat Mekanizması, açık konum

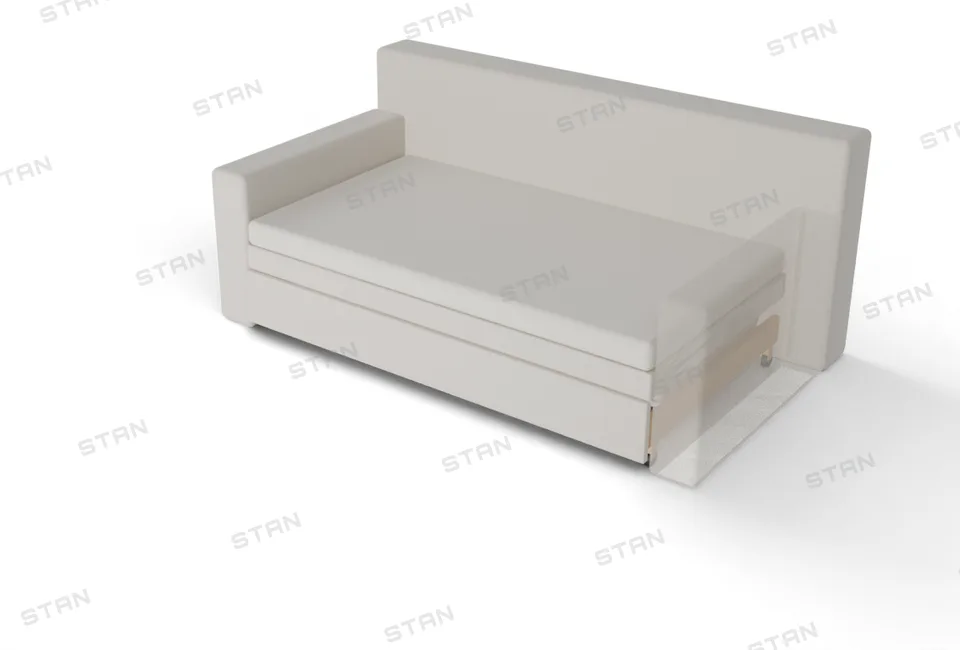

Nerede kullanılır Köşe ve oturma grubu: sür-yat alt bölüm

OG-500 Süryat Mekanizması Standart

StandartKüçükiki boy: standart ve küçük

Çekmece hareketli süryat: gizli uzantıyı 18 cm kaldırır.

Kullanım yeri
Köşe ve oturma grubu
Hareket
18 cm kaldırma, S yol
Bağlantı
Ahşap vidası (taban laması ø6,5 + 2 yuva; köşebent 3 × ø7 + 2 × ø6)
Takım
2 mekanizma, aynalı çift
Gabari
Kapalı 630 × 115 × 50 mm · açık 600 × 210 × 50 mm
Yüzey (standart)
Çinko kaplama
VideoMontajTeknik bilgi
Kodunuzu oluşturun

Eski kodlar: 1218SY

Kodunuzu oluşturun

1Tip

StandartÇinko kaplama, pullu · eski kod 1218SYOG-500KüçükKüçük boy · çinko kaplama, pulluOG-501
OG-500 Süryat Mekanizması
Sipariş kodunuz
Bu kodla teklif isteyin
Teklif formu

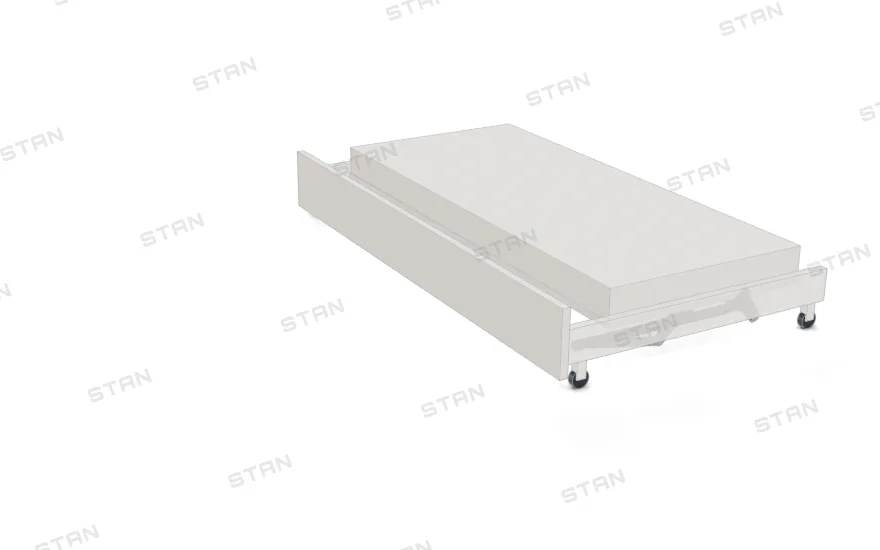

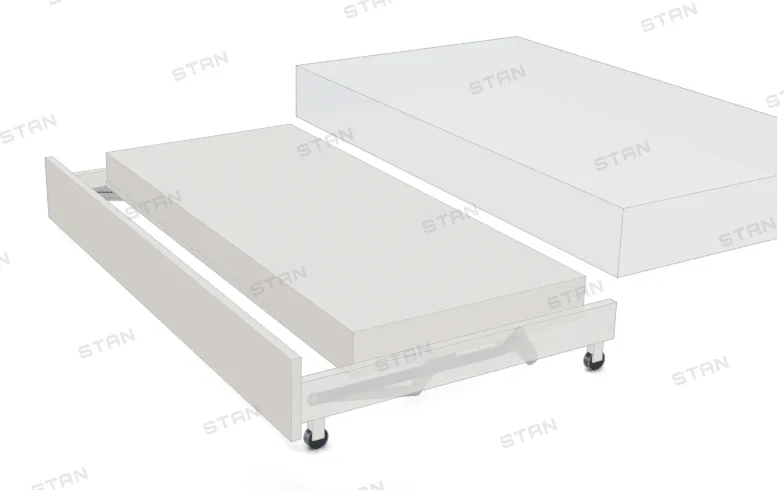

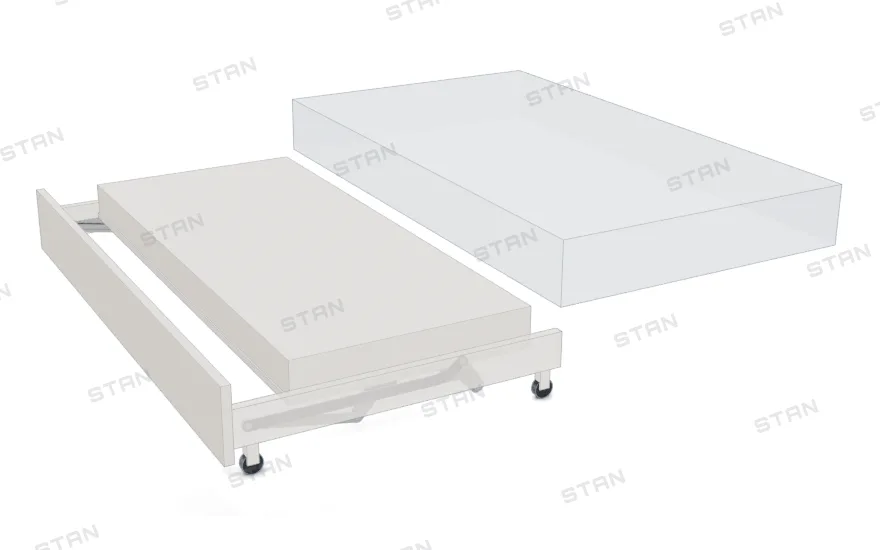

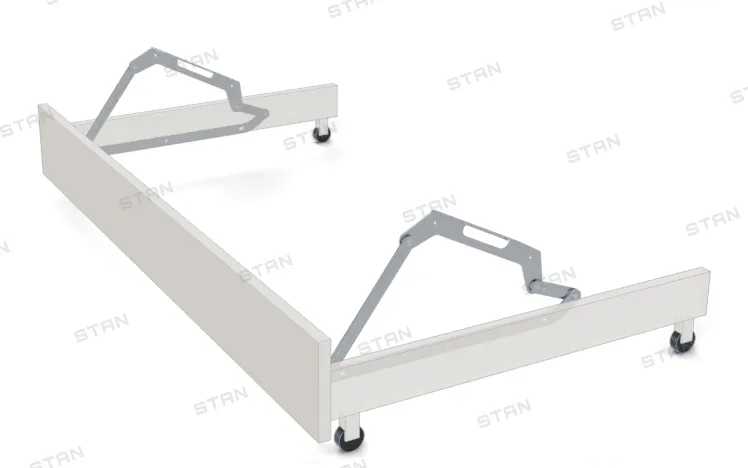

Montaj

  2. Ayrıntı

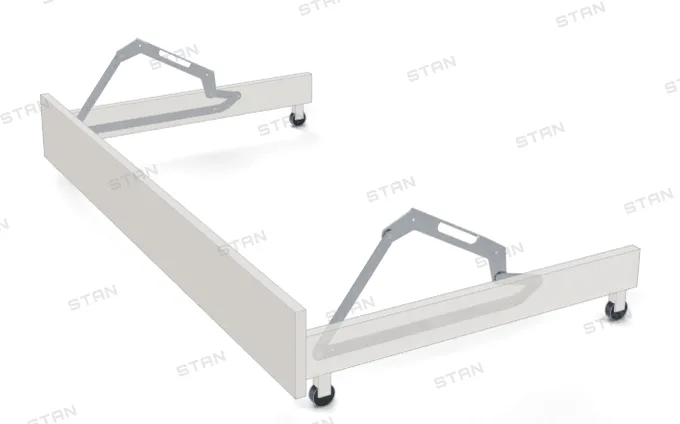

    Döşenmiş uzantıyı köşebent flanşlarına oturtup alttan 3'er vidayla bağlayın.

Teknik bilgi

Ölçüler mm, CAD modelinden. Büyütmek için tıklayın.
YüzeyÇinko kaplama
Nerede kullanılırKöşe ve oturma grubu: sür-yat alt bölüm
Kataloğu indirin
Kalıcı adresstanmekanizma.com/u/OG-500QR kodu telefonla okutun ya da adresi paylaşın.Güncelleme:
