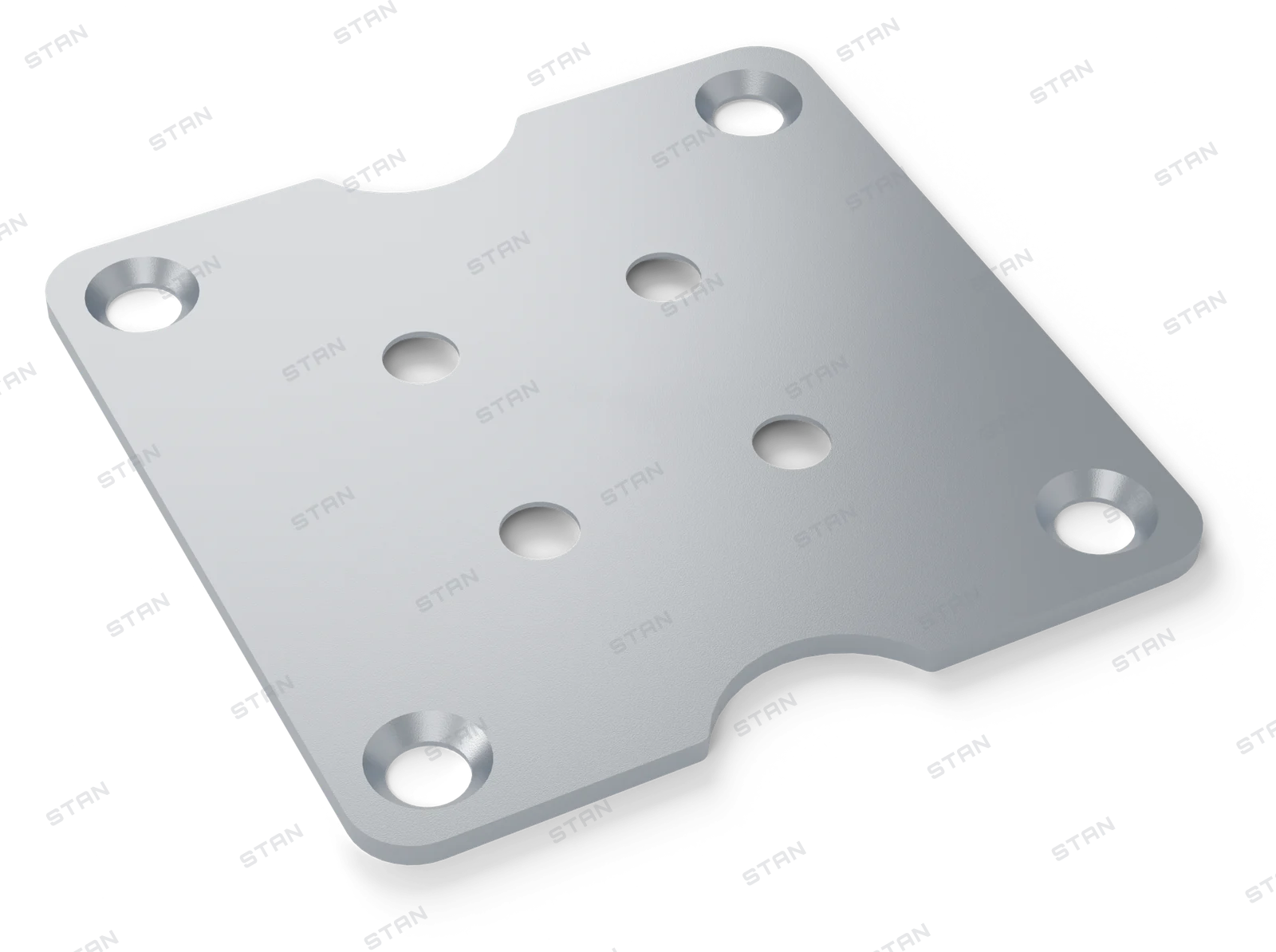

BR-300 Ayak Adaptör Plakası 70×70, açık konum
Nerede kullanılır Köşe ve oturma grubu: ayak bağlantısı

BR-300 Ayak Adaptör Plakası 70×70

Leg Mounting Plate 70×70

Koltuk ve kanepe ayağı için 70×70 mm kare adaptör plakası.

Kullanım yeri
Köşe ve oturma grubu
Yüzey (standart)
Çinko kaplama
VideoMontajTeknik bilgi
Bu ürünü sorun

Sipariş kodu

Bu üründe seçenek yok; kod tek. Adedi yazmanız yeterli.

BR-300 Ayak Adaptör Plakası 70×70
Sipariş kodunuz
Bu kodla teklif isteyin
Teklif formu

Montaj

1Ayağı plakaya vidalayın

Ayağı, plakanın köşe havşalı yüzüne ortalayıp yaslayın.

Ayrıntı

Ortadaki dört havşalı ø6 delikten, öbür yüzden (mobilyaya gelecek yüz) ayağa havşa başlı vidayla vidalayın; vida başları havşaya gömülür, yüz düz kalır.

2Plakayı mobilyaya vidalayın

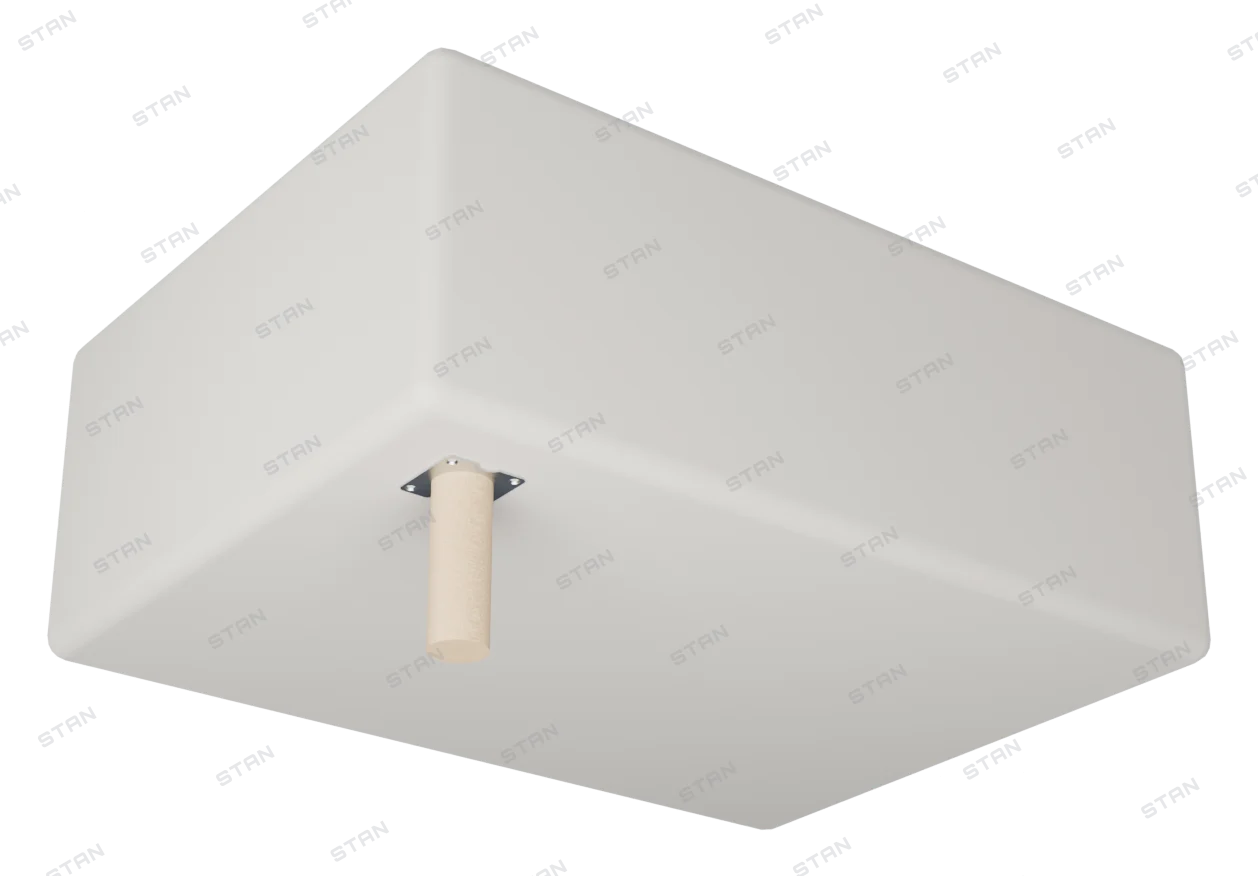

Plakayı ayakla birlikte koltuk ya da kanepenin tabanına, düz yüzü mobilyaya yaslanacak şekilde yerleştirin.

Ayrıntı

Köşelerdeki dört havşalı ø6 delikten, ayak tarafından mobilyaya havşa başlı vidayla vidalayın. Ayak sallanmadan, tam oturmalı.

Teknik bilgi

Ölçüler mm, CAD modelinden. Büyütmek için tıklayın.
YüzeyÇinko kaplama
Nerede kullanılırKöşe ve oturma grubu: ayak bağlantısı
Kataloğu indirin
Kalıcı adresstanmekanizma.com/u/BR-300QR kodu telefonla okutun ya da adresi paylaşın.Güncelleme:
