BL-130 Baza Makası Uzun, açık konum
Boy

Dört boy: 90 / 110 / 120 / 150 cm; mekanizma aynı, lama boyu farklı.

BL-130 Baza Makası Uzun

Long Bed Lift

Yüksek açılış için uzun kollu baza kaldırma makası.

Kullanım yeri
Sandıklı baza
Açılma
30°
Kasa tipi
Ahşap kasa
Yüzey (standart)
Toz boya siyah
Kodunuzu oluşturun

Kodunuzu oluşturun

1Boy

2Gazlı amortisör gücü GA-525 × 2 · N

3Paketleme

Paketleme seçenekleri ve özel marka

BL-130 Baza Makası Uzun
Sipariş kodunuz
Bu kodla teklif isteyin
Teklif formu

Hazır kodlar

KodAçıklama
BL-130-90Baza Makası Uzun — 90 cm köşebent
BL-130-110Baza Makası Uzun — 110 cm köşebent
BL-130-120Baza Makası Uzun — 120 cm köşebent
BL-130-150Baza Makası Uzun — 150 cm köşebent

Montaj

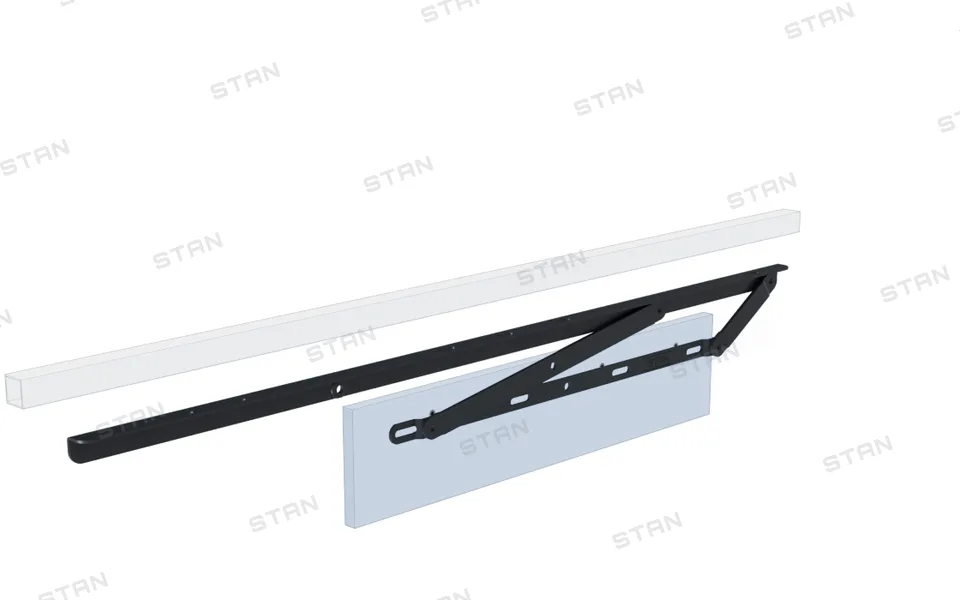

  1. Ayrıntı

    Yatak çerçevesini köşebentin flanşına oturtun.

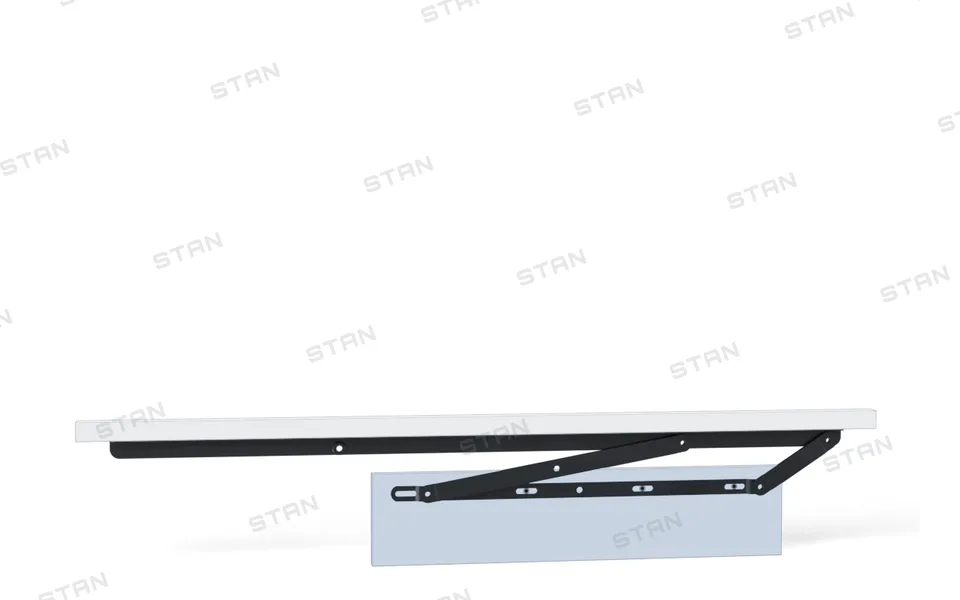

  2. Ayrıntı

    Uzun kolu plakadaki M8 insertlere dört yuvadan altıgen cıvata + pul ile önden bağlayın; köşebentin flanşını çerçeve profiline bütün yuvalardan, alttan gömme başlı cıvatayla bağlayın (üstte çıkıntı kalmaz).

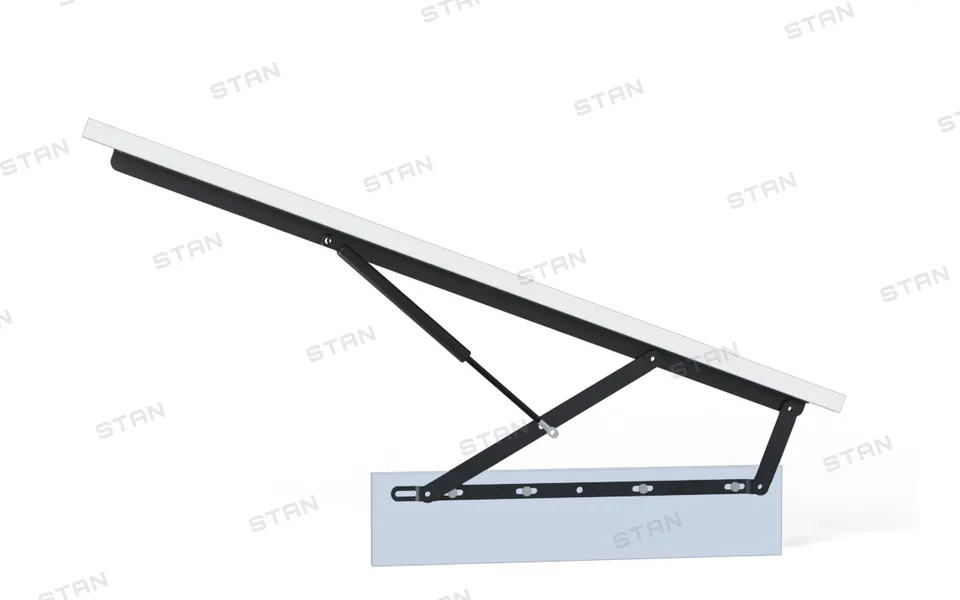

  3. Ayrıntı

    Önce alt, sonra üst ucunu otamatıyla bağlayın.

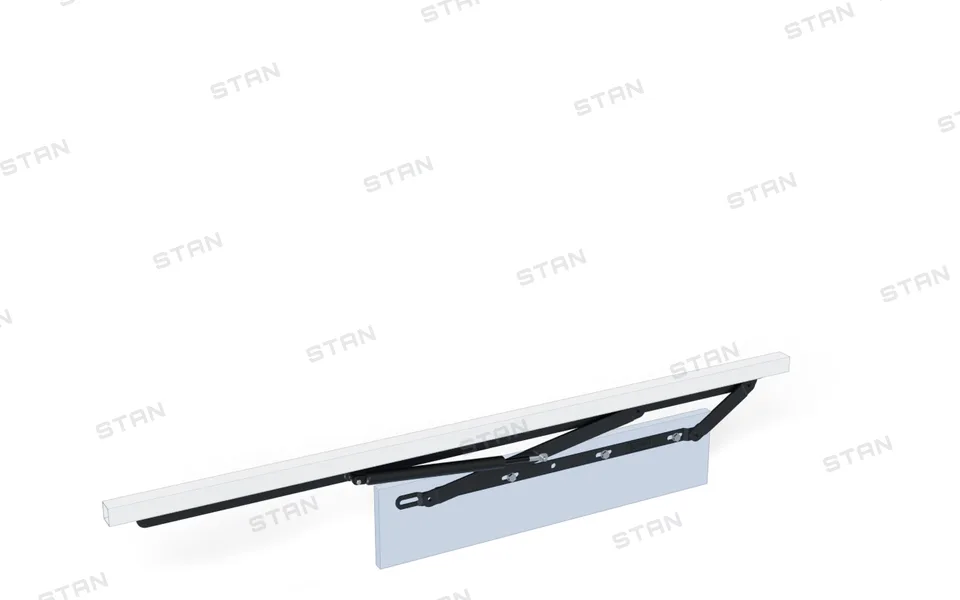

  4. Ayrıntı

    Mekanizma takılmadan açılıp kapanmalı.

Teknik bilgi

Ölçüler mm, CAD modelinden. Büyütmek için tıklayın.
YüzeyToz boya siyah
Konum0–30°
KapakAhşap çerçeve
AmortisörGA-525 × 2 · 600–1200 N
Yük≤ 50 kg

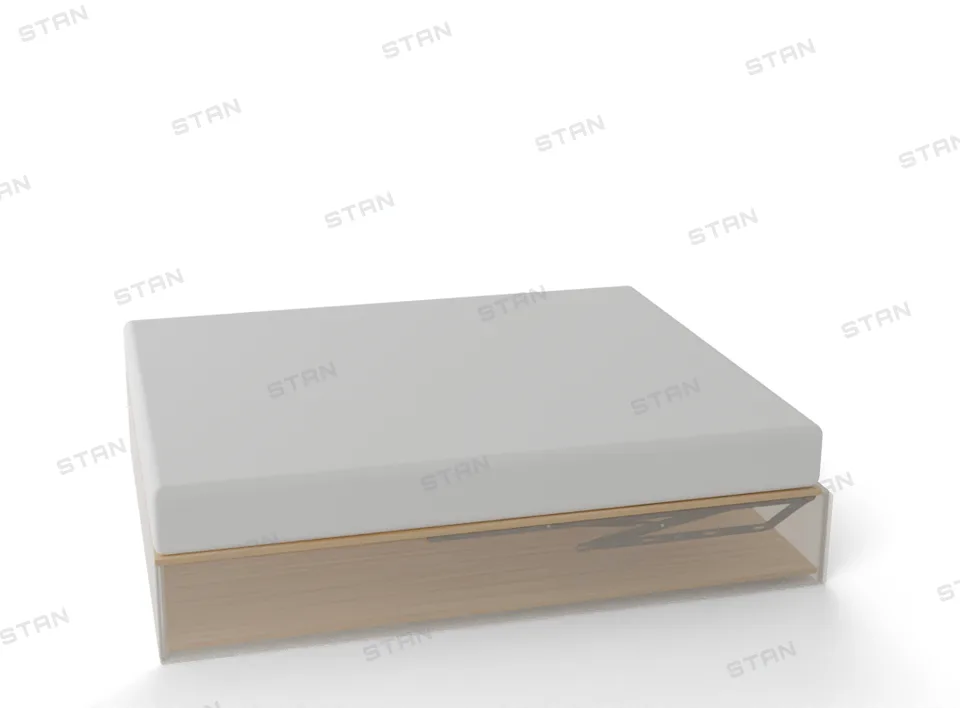

Nerede kullanılırSandıklı baza: kaldırma makası
Kalıcı adresstanmekanizma.com/u/BL-130QR kodu telefonla okutun ya da adresi paylaşın.Güncelleme:
