CY-210 Kanepe Mekanizması CSS 4, açık konum
Yüzey
Nerede kullanılır Kanepe, köşe takımı, yataklı kanepe (ahşap kasa): takla atan sırt minderi

CY-210 Kanepe Mekanizması CSS 4

CSS 4 Sofa Bed Mechanism

Sırt minderi 180° takla atarak arkaya geçer; CSS 3’ten farkı küçük bağlantı plakası.

Kullanım yeri
Kanepe, köşe takımı, yataklı kanepe (ahşap kasa)
Pozisyon
2 pozisyon (oturma 0° · yatma 180°)
Kasa
Ahşap kasa
Yüzey (standart)
Krom
Kodunuzu oluşturun

Kodunuzu oluşturun

1Yüzey

CY-210 Kanepe Mekanizması CSS 4
Sipariş kodunuz
Bu kodla teklif isteyin
Teklif formu

Hazır kodlar

KodAçıklama
CY-210Kanepe Mekanizması CSS 4 — krom
CY-210-BKanepe Mekanizması CSS 4 — siyah
CY-210-ZKanepe Mekanizması CSS 4 — galvaniz

Montaj

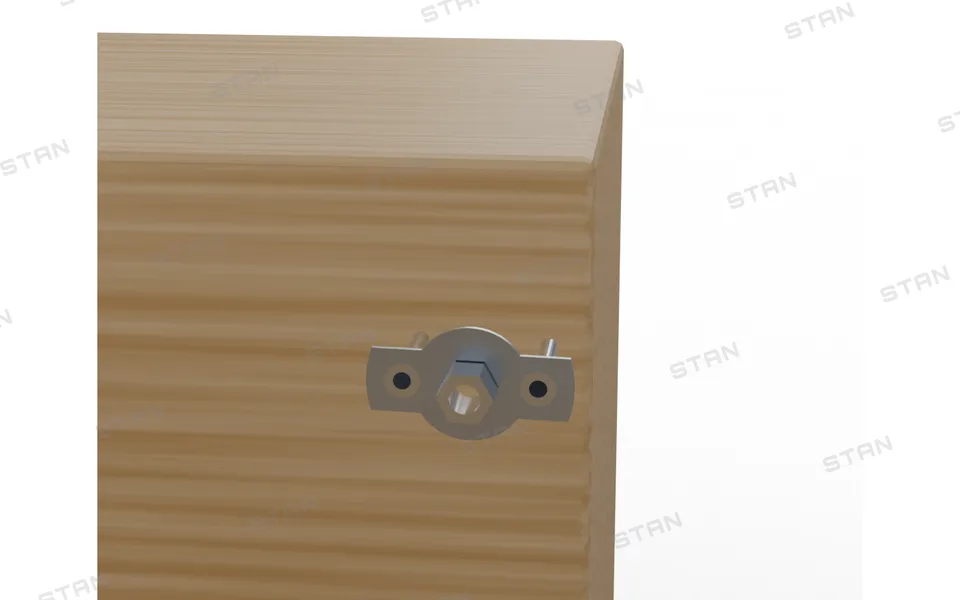

  1. Ayrıntı

    Vidalar pakette yoktur.

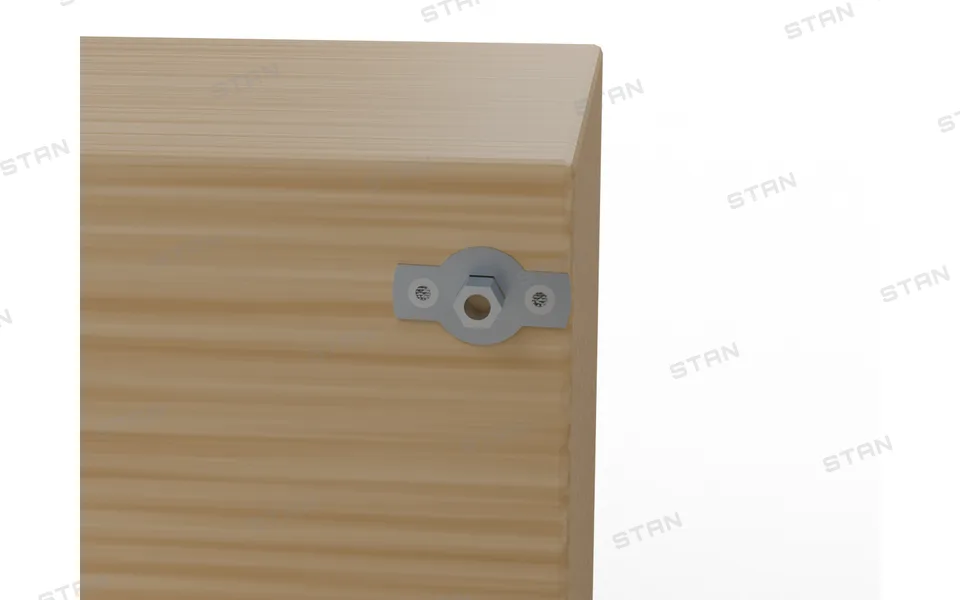

  2. Ayrıntı

    Perçin pulu döşemenin altında kalır.

Teknik bilgi

Ölçüler mm, CAD modelinden. Büyütmek için tıklayın.
YüzeyKrom (standart) · siyah kaplama (B; cıvatalar da siyah) · galvaniz (Z) · perçin pulu her zaman çinko

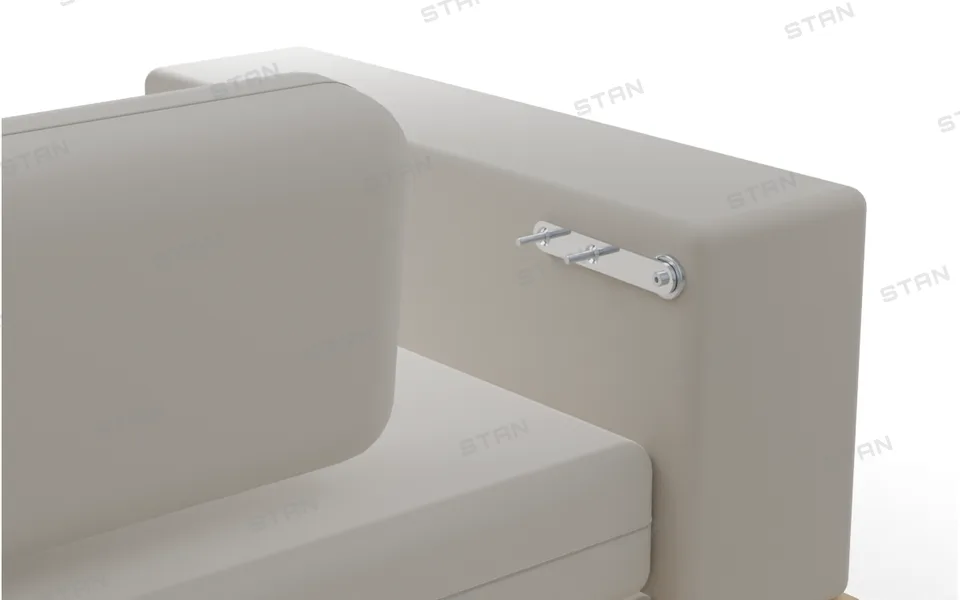

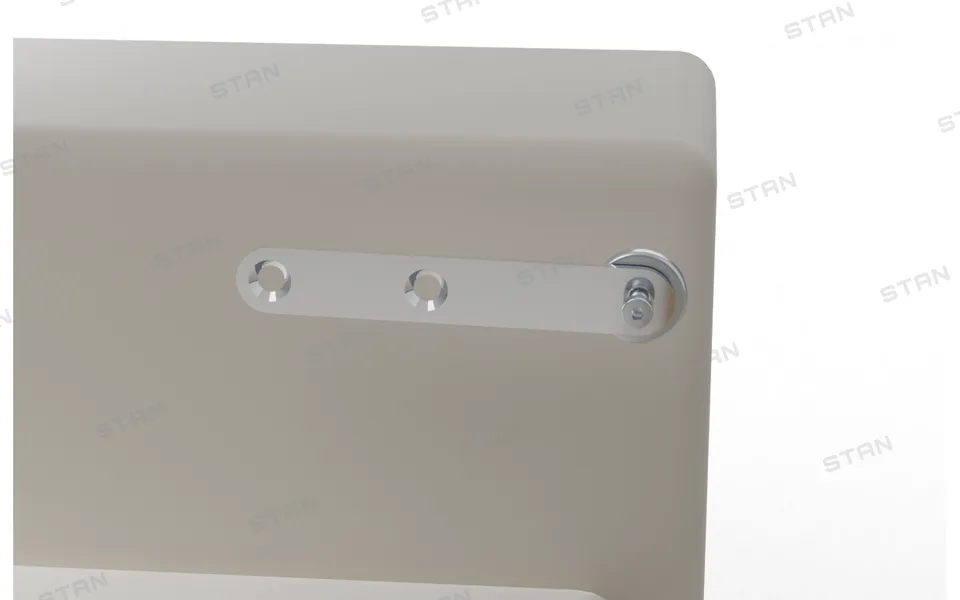

BağlantıPerçin pulu: ahşap kasaya 2 ağaç vidası (pakette yok) · Kol: sırt bloğuna 2 havşa vida
SacPerçin pulu 1,2 mm · kol 4 mm
Döşeme payı9 mm
Kol182 mm · pivot–uç 167 mm
ParçalarKol · perçin pulu (küçük plaka, 46×26×1,2 mm) · M8 somun perçin · ara pul ø40 · M8 pivot cıvatası · 2 havşa vida
Nerede kullanılırKanepe, köşe takımı, yataklı kanepe (ahşap kasa): takla atan sırt minderi
Kalıcı adresstanmekanizma.com/u/CY-210QR kodu telefonla okutun ya da adresi paylaşın.Güncelleme:
CY-210 Kanepe Mekanizması CSS 4Teklif iste
