Ürünler / Baza Makasları

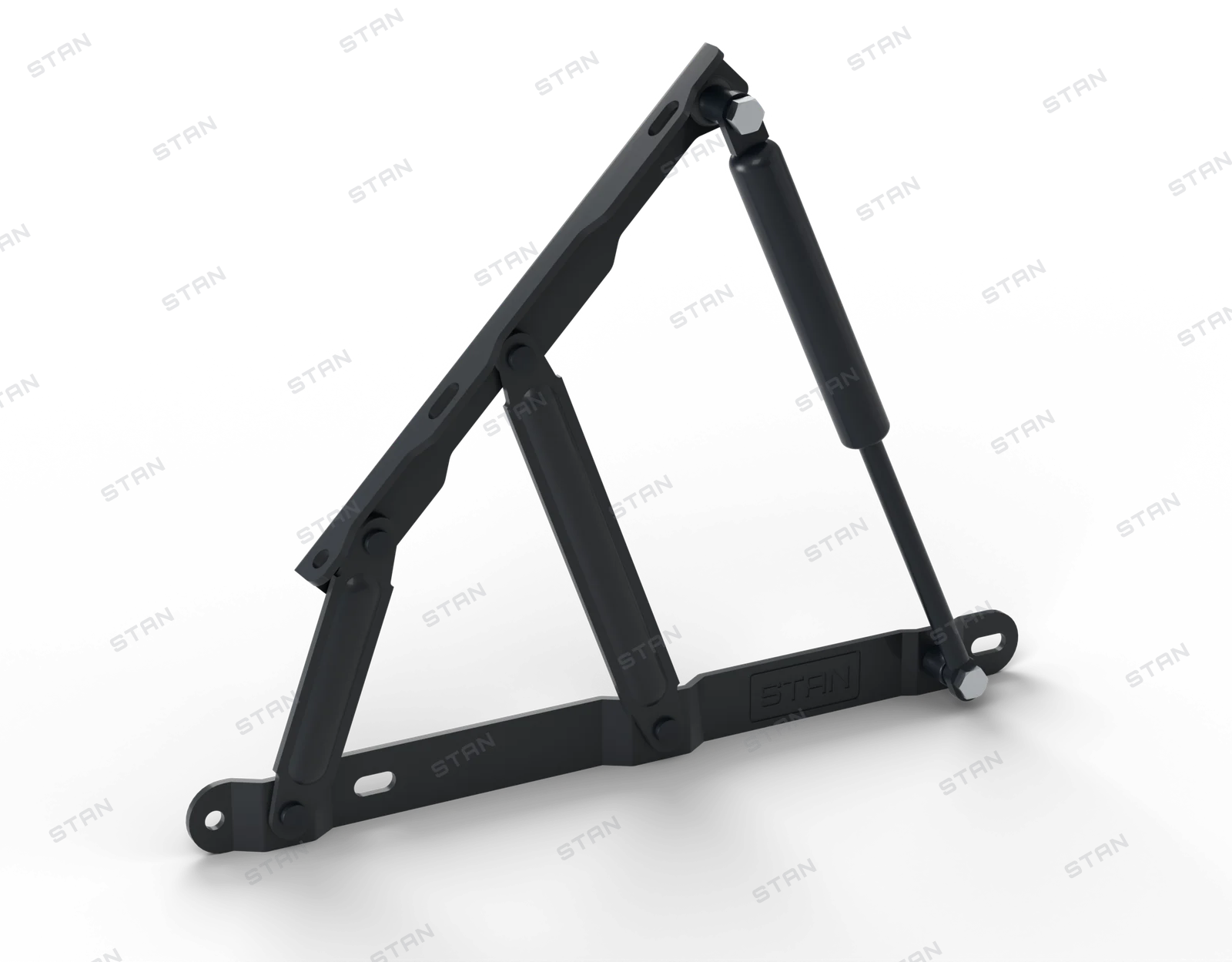

BL-500 Baza Makası Küçük, açık konum

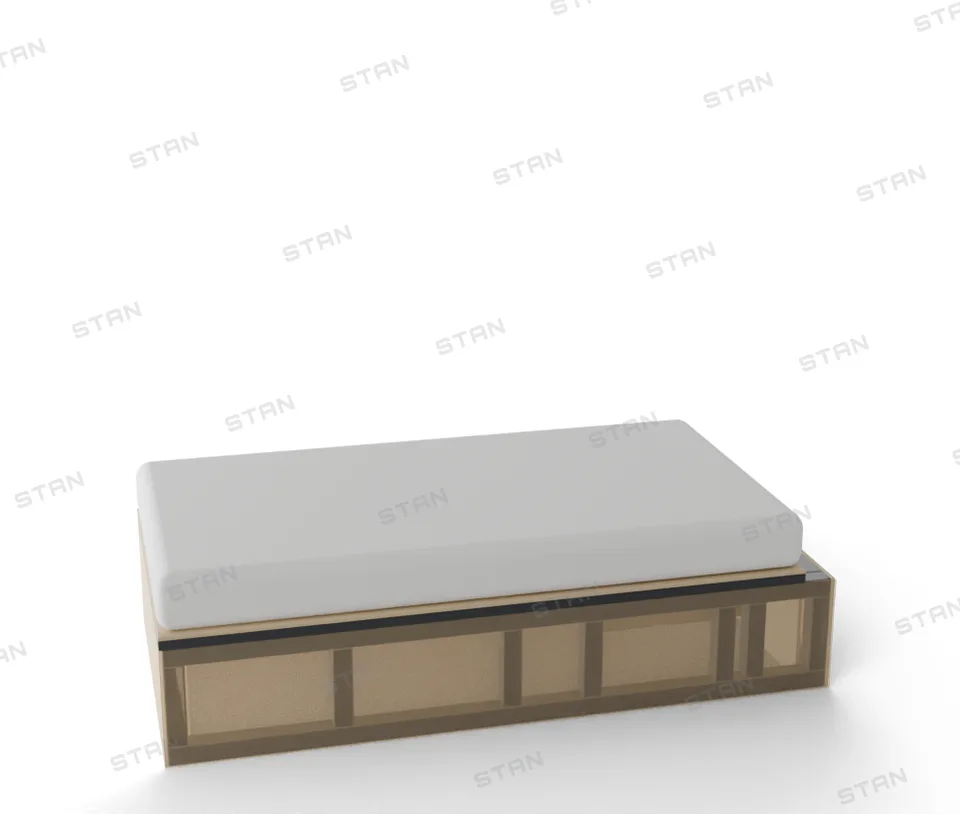

Nerede kullanılır Sandıklı baza: kaldırma makası

BL-500 Baza Makası Küçük

Small Bed Lift

Kompakt baza makası; küçük baza ve sandıklı yataklar için.

Kullanım yeri
Sandıklı baza
Açılma
46°
Kasa tipi
Metal profil
Yüzey (standart)
Toz boya siyah
VideoMontajTeknik bilgi
Kodunuzu oluşturun

Eski kodlar: 213BMS

Kodunuzu oluşturun

1Gazlı amortisör gücü GA-285 × 2 · N

50 N ara değerler siparişe özel

2Paketleme

Paketleme seçenekleri ve özel marka

BL-500 Baza Makası Küçük
Sipariş kodunuz
Bu kodla teklif isteyin
Teklif formu

Montaj

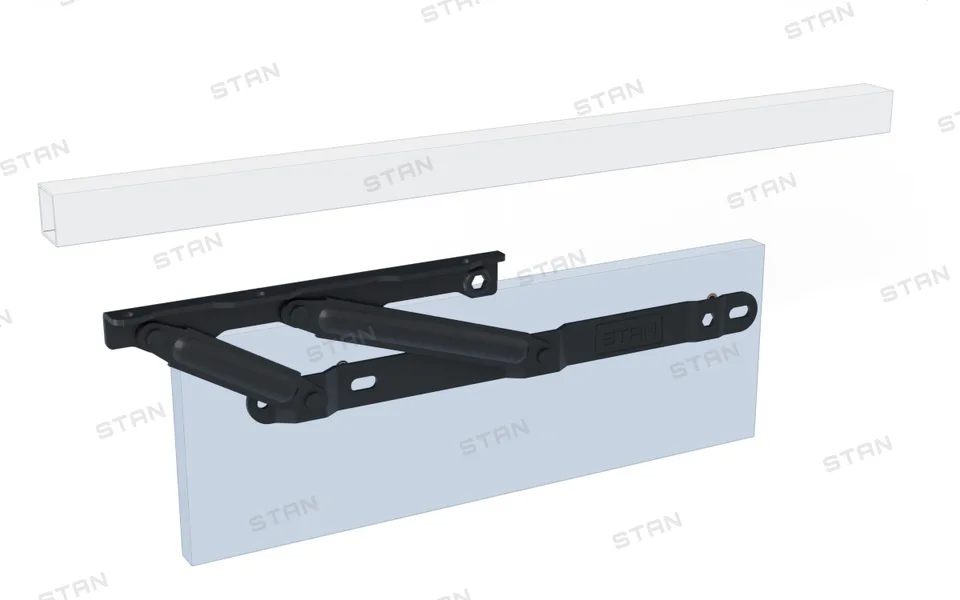

  1. Ayrıntı

    Yatak çerçevesini ayağın flanşına oturtun.

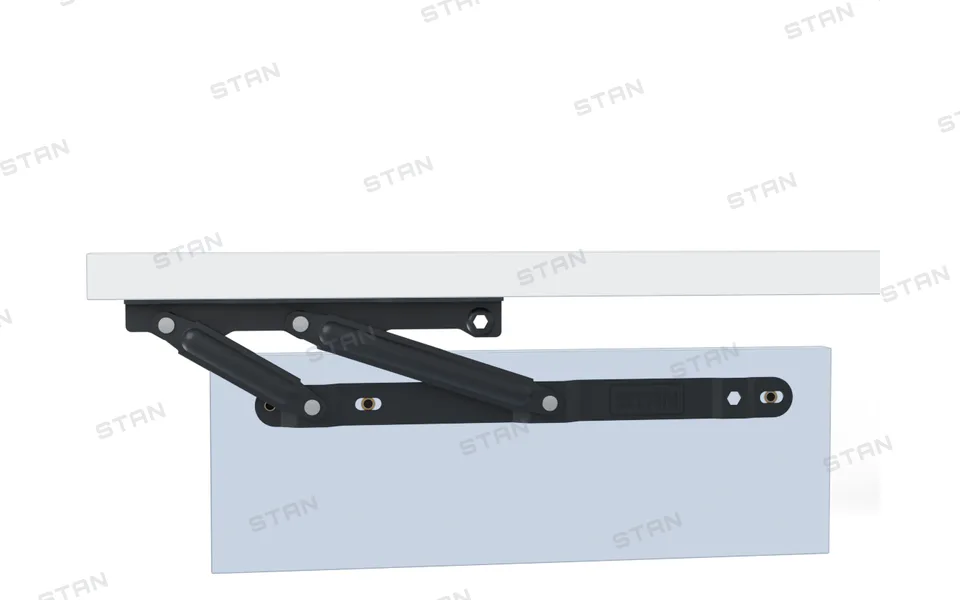

  2. Ayrıntı

    Uzun kolu plakadaki M8 insertlere üç noktadan altıgen cıvata + pul ile önden bağlayın; ayağın flanşını çerçeve profiline düşey cıvatayla bağlayın.

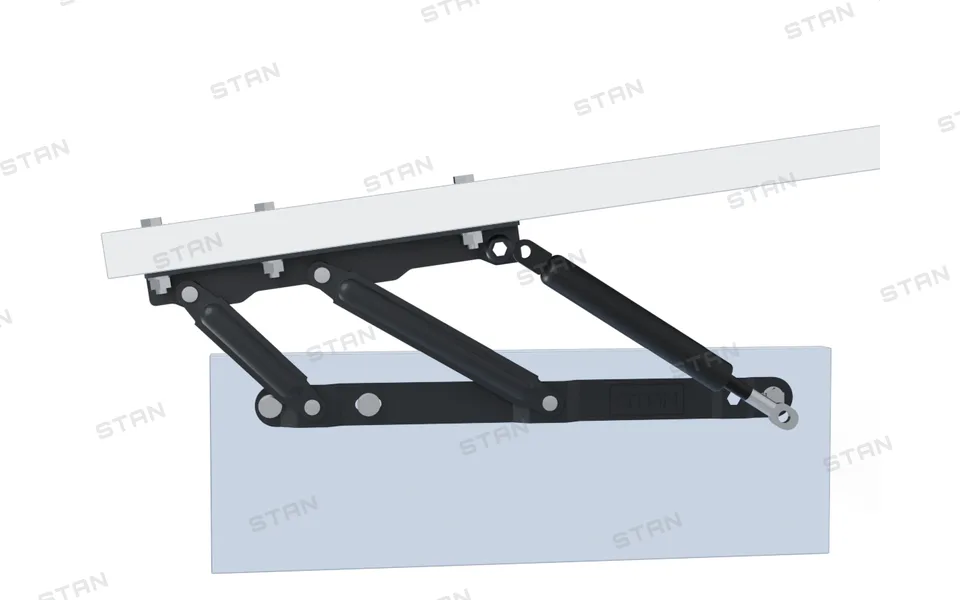

  3. Ayrıntı

    Önce alt, sonra üst ucunu cıvatasıyla bağlayın.

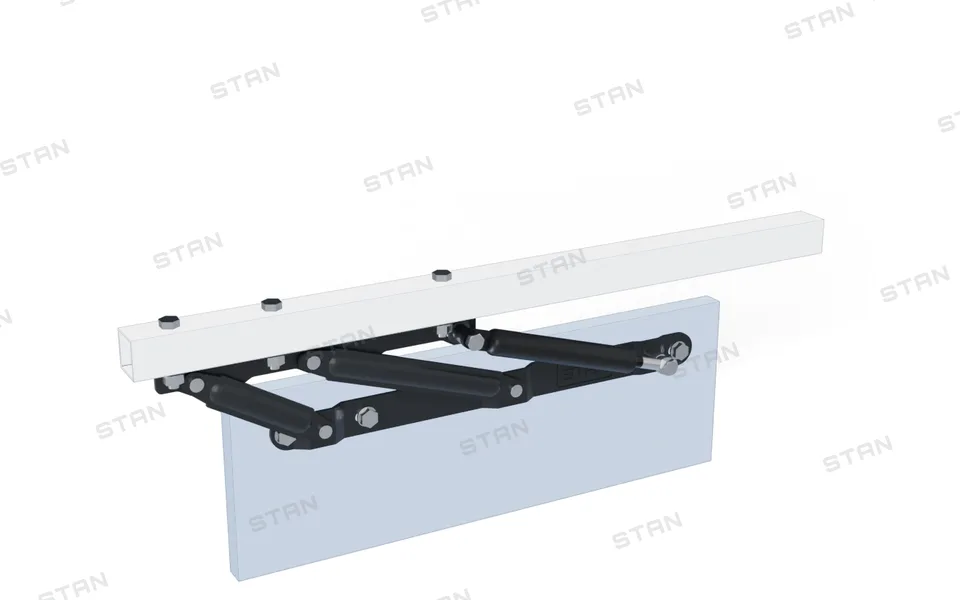

  4. Ayrıntı

    Mekanizma takılmadan açılıp kapanmalı.

Teknik bilgi

Ölçüler mm, CAD modelinden. Büyütmek için tıklayın.
YüzeyToz boya siyah
Konum0–46°
KapakMetal çerçeve
AmortisörGA-285 × 2 · 300–1200 N
Yük≤ 25 kg
Nerede kullanılırSandıklı baza: kaldırma makası
Kataloğu indirin
Kalıcı adresstanmekanizma.com/u/BL-500QR kodu telefonla okutun ya da adresi paylaşın.Güncelleme:
